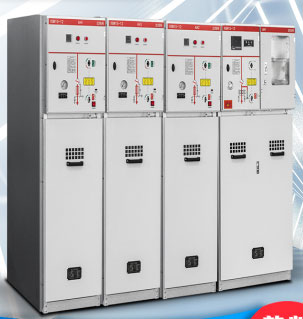

HXGN-12型環網開關柜 HXGN-12 type ring net switch cabinet

概述

HXGN-12型單元式交流金屬封閉開關設備（以下簡稱單元柜），具有體積小，重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等極其顯著的特點。

結構特點

1.總體結構概述

1.1環網柜由外殼、真空開關、接地開關、儀表室、母線及其它電氣元器件和輔助元件組成，負荷開關布置在外殼的中上部，外殼由敷鋁鋅板或8MF型材折邊彎后組裝而成。

1.2環網柜三相排列按縱向結構布置，柜體之間的三相母線連接較為方便。

1.3儀表室位于環網柜的上部，室內可裝設電流表、電壓表、轉換開關、指示燈、微機保護裝置等元件，在儀表室底部可裝設二次回路的端子排等。

1.4柜內配有照明裝置。

2聯鎖及操作

1._環網柜具備以下聯鎖

a、接地開關合閘后，負荷開關不能動作;

b、 負荷開關合閘后，接地開關不能動作;

c、只有當負荷開關分閘，接地開關合閘時，才允許打開環網柜前門，其它情況下門均處于聯鎖狀態。

d、前門打開后，負荷開關不能合閘。

e、 當開關柜作為聯絡柜或電纜進線使用時，接地開關與進線電纜之間實行強制閉鎖。

 2.操作

手動操作

用專用操作手柄在環網柜正面操作，環網柜正面中間封板處有上下二操作孔，下部為接地開關操作孔，上部為負荷開關操作孔，操作時，當手柄向順時針?lè)较蛐D(zhuǎn)為開關合閘方向，當手柄向逆時針?lè)较蜣D(zhuǎn)動為開關分閘方向。

當選用帶撞針的熔斷器方案時，開關所配的機構具備分閘脫扣功能。此時當負荷開關在合閘過程中，其分閘彈簧已處于儲能狀態，當外力（如熔斷器撞針等）撞擊脫扣機構時，帶動操作機構而使開關分閘。

電動操作

開關柜配電動機構時，接通電源后只需按下合閘按鈕，即能合上負荷開關，此時，合閘指示燈亮，開關投入運行，按下分閘按鈕，負荷開關分閘，此時，分閘指示燈亮（分閘線圈為短時工作制）。

當開關柜因操作電源無法正常供電時，開關的動作可用手動操作來完成，手動操作方法同前。 接地開關只能手動操作，無電動操作機構，但環網柜具備接地開關位置指示裝置。電動分閘和合閘時嚴禁將操作手柄插入操作孔中，以免造成人員及設備的傷害。
